综合管廊监控系统解决方案 |
|

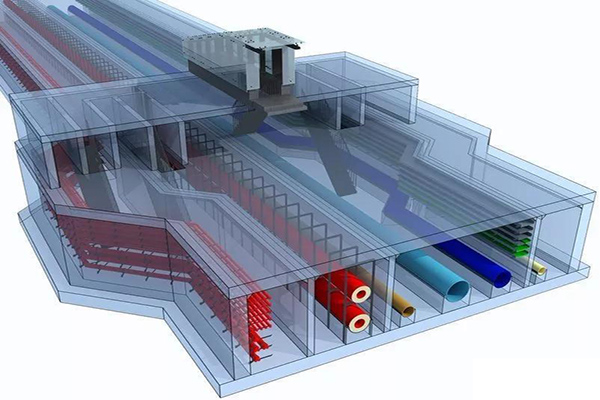

| 一、系统背景 城市地下综合管廊，即在城市地下建造一个隧道空间（共同沟），将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一 规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。 地下综合管廊监控与报警系统是一个多方面综合监控系统，主要包括对管廊内部环境与设备监测（温湿度、可燃气体、有毒气体、积水情况等），管廊入口及内部的视频监控，管廊通 风系统的监控，管廊照明系统的监控，消防系统的监控，供电系统监控以及门禁系统的监控等，是管廊管理环节中的重中之重。 二、系统目标 城市地下管廊综合监控与报警系统采用国际先进成熟的工业SCADA技术和三维建模技术，通过物联网技术对地下综合管廊各系统进行实时的全面的监控，为管廊规划设计、管廊工程 管理、管廊管线管理、管廊附属设施管理、管廊运维和应急指挥提供智能、高效、稳定的“管、控、营”一体化的管控平台。 三、系统优势 1、工业级SCADA技术：响应时间在ms级，保证采集数据实时响应，支持超大数据量运算，最大可以扩展支持100万点以上 2、3D虚拟现实可视化技术：支持三维人机交互展现，使操作、管理人员更好的掌握现场情况 3、GIS技术：支持GIS地理环境、建筑、信息、数据的整体展现，方便统筹全局 4、BIM技术：完美支持BIM模型导入，使3D虚拟数据更加真实 5、云计算、大数据技术：支持工业云计算部署方式，后台大数据分析辅助决策技术 6、APP移动互联访问：支持移动终端通过互联网APP软件访问 四、综合管廊监控和报警系统 1、系统概述 地下管廊综合监控与报警系统基于物联网的“管、控、营”一体化智能管控平台，从数据采集、通信网络、系统架构、智能联动和综合数据服务等方面，解决了管廊监控与报警建设中存 在着互为信息孤岛、使用单位多及协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提升了管廊基础设施、环境和设备的监管效率，进而实现了监控中心应用“一个平台，一根 光纤，多网合一”即能对管廊内部设备的远程管理与联动控制。 |
|
 |
|

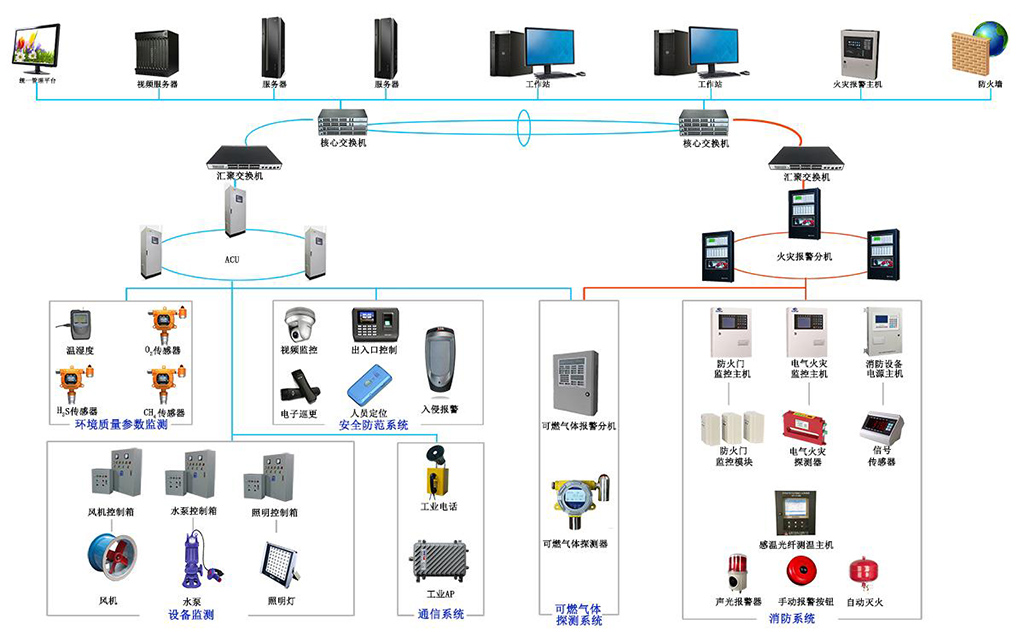

| 2、系统组成 地下管廊综合监控与报警系统是一个深度集成的自动化平台，它集成了环境与设备监控系统、视频监控系统、消防系统、通风系统、供电系统、门禁系统、照明系统排水系统等子系统。 通过集成和互联管廊内的自动化系统，为运营和维检人员提供一个完整的、统一的监控平台。综合监控系统它由监控中心、工业环网、现场监测及控制三部分组成。监控中心是整个监控系统 的核心，它负责联系、协调、控制和管理各子系统的工作。调度监控室设置大屏幕，用于监控综合管廊内的实时情况。工业环网用于传输数据，现场监测及控制部分主要由接入层交换机、网络 摄像头、现场区域控制器ACU等组成。 3、系统拓扑图 |
|
 |
|
| 4、系统特点 1、冗余机制多重备份架构，光纤环网多层网络体系，系统更稳定；分布式存储、不停机扩大系统存储、分机权限设置，信息更安全。 2、 管廊结构监测系统，对廊体顶部压力与墙体位移全天候监测，时刻保证管廊结构安全。管廊实时环境参数检测系统，实时采集廊内气体和温湿度信息，直观反映管廊内部状况。 3、管廊内设备全自动运转，通风排水系统根据传感器参数实时启停，各系统工作模式自适应等运行方式可轻松切换。 4、大数据快速检索分析、多设备高效联动，数据处理、设备调度、交互界面统一，大幅提升综合管廊运管水平和应急处理能力。 5、分布式SCADA平台实时显示管廊各项指标，WEB和移动终端辅助决策，为运维层、管理层和决策层掌握现场实时信息提供支撑，综合管廊运维管理更加高效。 6、系统预留了充足的软硬件数据接口，具备良好的兼容性，为入廊管线单位、公安系统和政府管理部门等重要单位的数据对接提供支持，实现数据和信息的及时开发分享。 7、人性化的软硬件架构和数据接口设计，让容量扩充和功能维护升级更加方便。 |
|
