楼宇自控系统解决方案 |
|
| 一、系统概述 在现代化智能建筑中，作为核心的建筑设备监控系统，又称楼宇自动化系统BAS（Building Automation System）。是基于现代分布理论而设计的系统，通过网络系统将分布在各监控现场的 系统控制器联接起来，共同完成集中操作、管理和分散控制任务的综合自动化系统。通常包含了对通排风系统、给排水系统、照明系统、电梯等的管理与协调，将对整座建筑或者整个建筑群 的机电设备进行信号采集和控制，实现设备管理系统自动化，能起到降低能耗、改善环境舒适度、改善系统运行品质、提高管理水平、降低运行管理劳动强度等作用。 高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理的最优化组合的要求越来越高，要求提供一个合理、高效、节能、舒适的工作环境。节能是一项基本 国策，也是建筑电气设计全面技术经济分析的重要组成部分。楼宇自动化系统正是顺应了这一潮流，它的建立，对于大楼机电设备的正常运行并达到最佳节能状态提供了有力的保证，另外， 还起到提供舒适性的环境，提高管理效率，降低人力成本的作用。 楼宇自控系统软件由中央计算机软件和分站软件组成，整个软件系统依据“危险分散”原则进行分散配置，从软件设置上保证分站（现场控制器）可以完全独立地完成对所辖区域或设 备实施监控。软件采用模块化结构，以利于简易、灵活地实现功能扩展。 |
|
 |
|

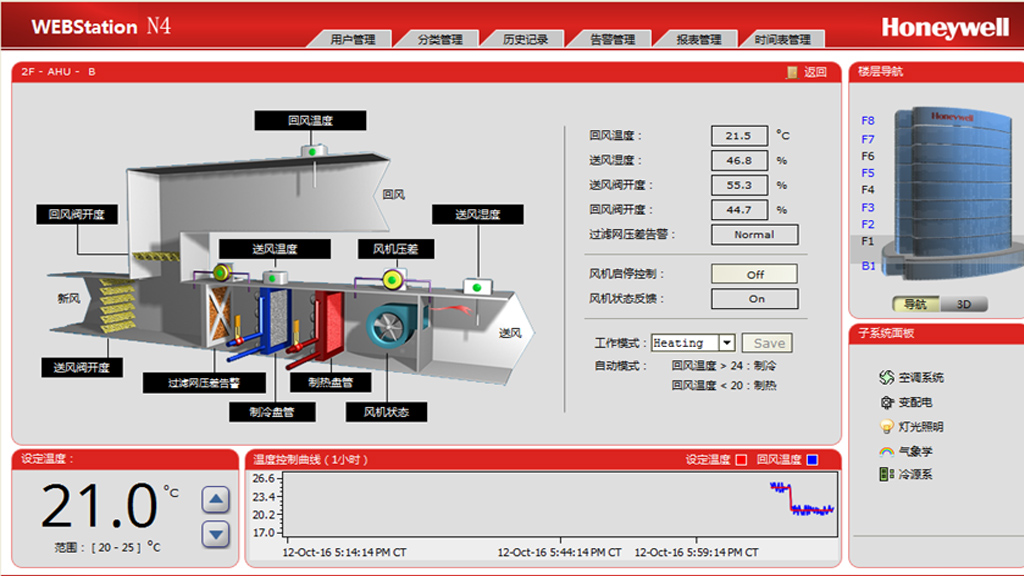

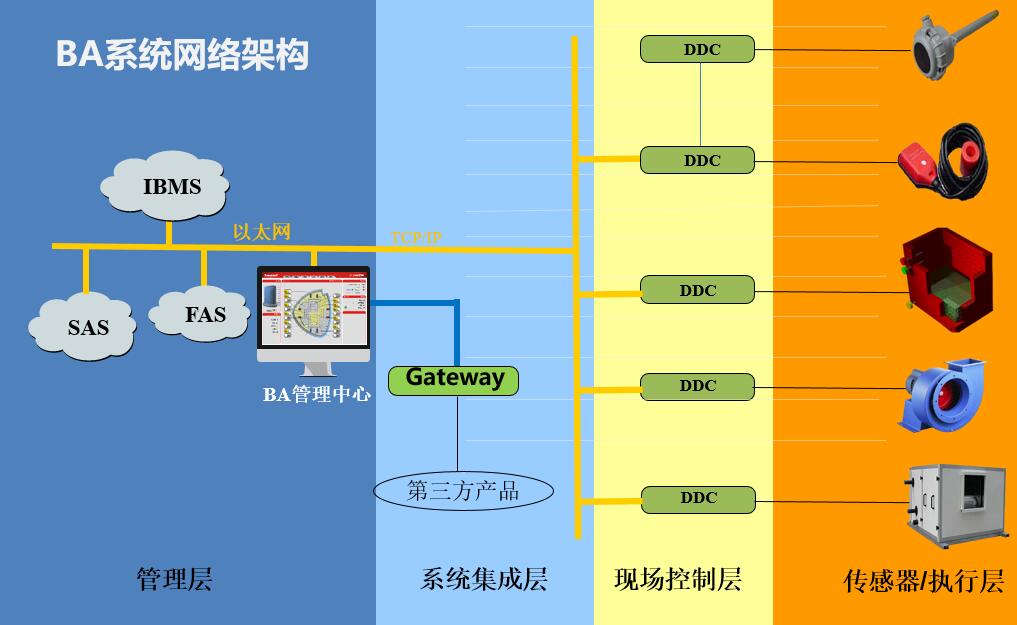

二、系统结构： 系统采用分布式控制，集成操作管理的工作模式。DDC控制器分布于大楼各机房内，对众多的机电设备进行监控。系统采用两条控制总线，将分布于大楼内的DDC控制器连接成一个网络。 在BAS监控中心设置工作站，配置相应的网络设备和中央监控工作站对楼宇设备进行集中管理，同时根据管理需要，系统还可以通过管理权限设定，设置多级别的安全等级管理，通过内部 局域网登陆BAS网络进行访问和管理； 本系统所有控制器在自带485通讯口的同时，还具有一个100M以太网口，可组成全网络通讯结构，以适应更快的数据通信、系统扩容升级需求。 三、系统网络： 系统网络分为网络管理层，现场控制层，末端层三个层面。管理网络采用以太网结构，传输信令为支持IP地址的TCP/IP协议；现场控制层符合RS485通讯规范，使用S-bus协议进行通讯， 将控制分布于大楼各处，构成分散型的就地控制，从而大为减少I/O布线。与第三方系统的接口的通讯也在现场控制层完成。系统监控软件运行在多任务多线程操作系统之上，以分布式 组件对象模型(DCOM)技术作为基础，提供ActiveX控制，因此能够提供区域网及分布式计算环境下的强大功能，是一个充分先进、开放和灵活的体系结构。 |
|
 |
|

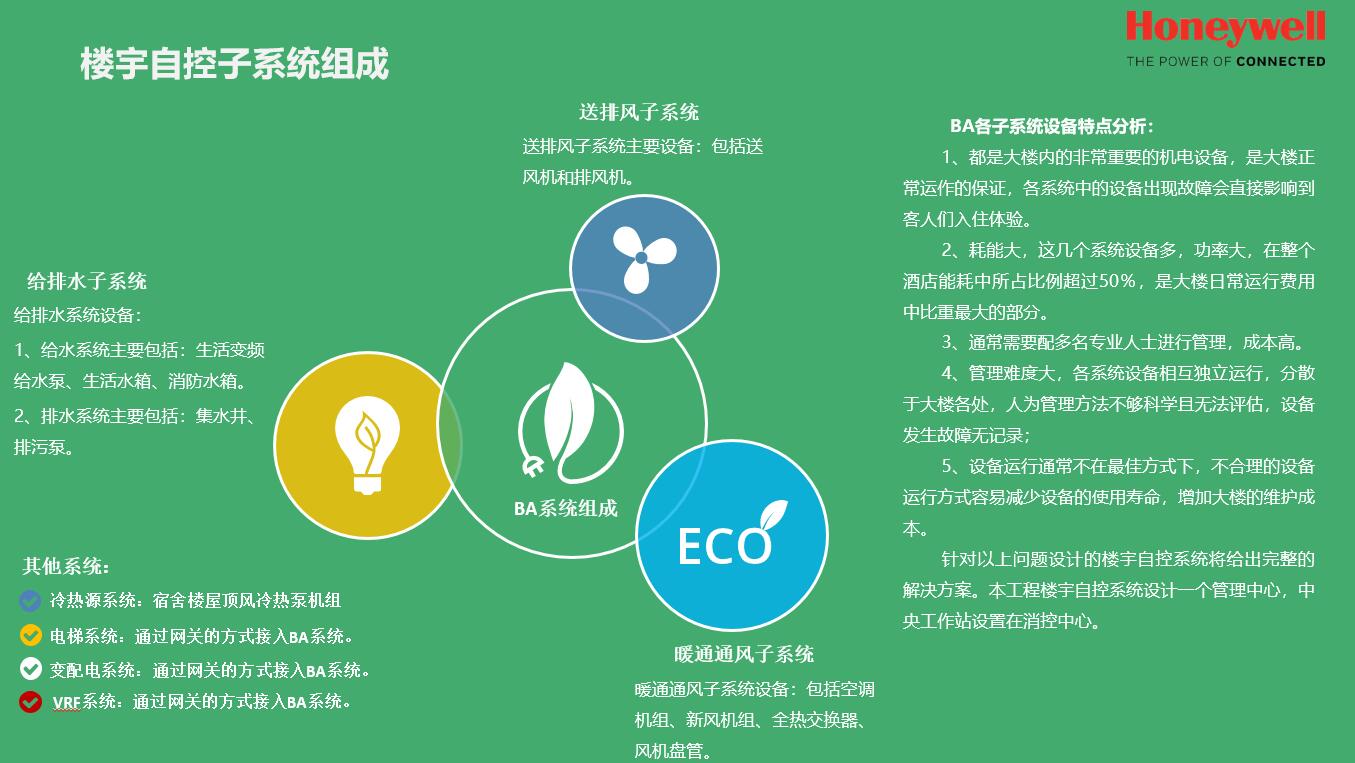

四、楼宇自控系统效益分析 ● 降低机电设备的能耗、投资回报率高 ● 供能够自动调节的舒适环境 ● 防突发事故发生，保护设备的投资 ● 长设备使用寿命、降低管理及操作成本 ● 统一图形化管理界面 ● 集成平台 五 、子系统设计 ● 暖通通风子系统：包括空调机组、新风机组和全热交换器 ● 通/排风系统：主要包括送风机和排风机 ● 给/排水系统：给水系统主要包括高低生活给水泵、生活水箱，排水系统主要包括集水井、排污泵 ● 冷热源系统：主要包括冷水机组、冷却水泵、冷冻水泵、分集水器、全热换热器、二次回水泵 ● 照明系统：主要包含公共区域照明 ● 变配电系统 ● 锅炉系统 ● VRV系统 ● 消防系统 ● 远程抄表系统 ● 电梯系统 |
|
 |
|
