| WL系列液位变送器 |
|
 |
产品概述：
WL-N/A-P系列投入式液位变送器采用进口优良带隔离膜片的扩散硅压力传感器，能简单可靠的实现
各种液位的测量。并有与之配套的液位数显控制仪，方便用户使用。常规的液位变送器输出4mA～20
mA直流信号，直流24V供电，两线制。
|
|
结构特点：

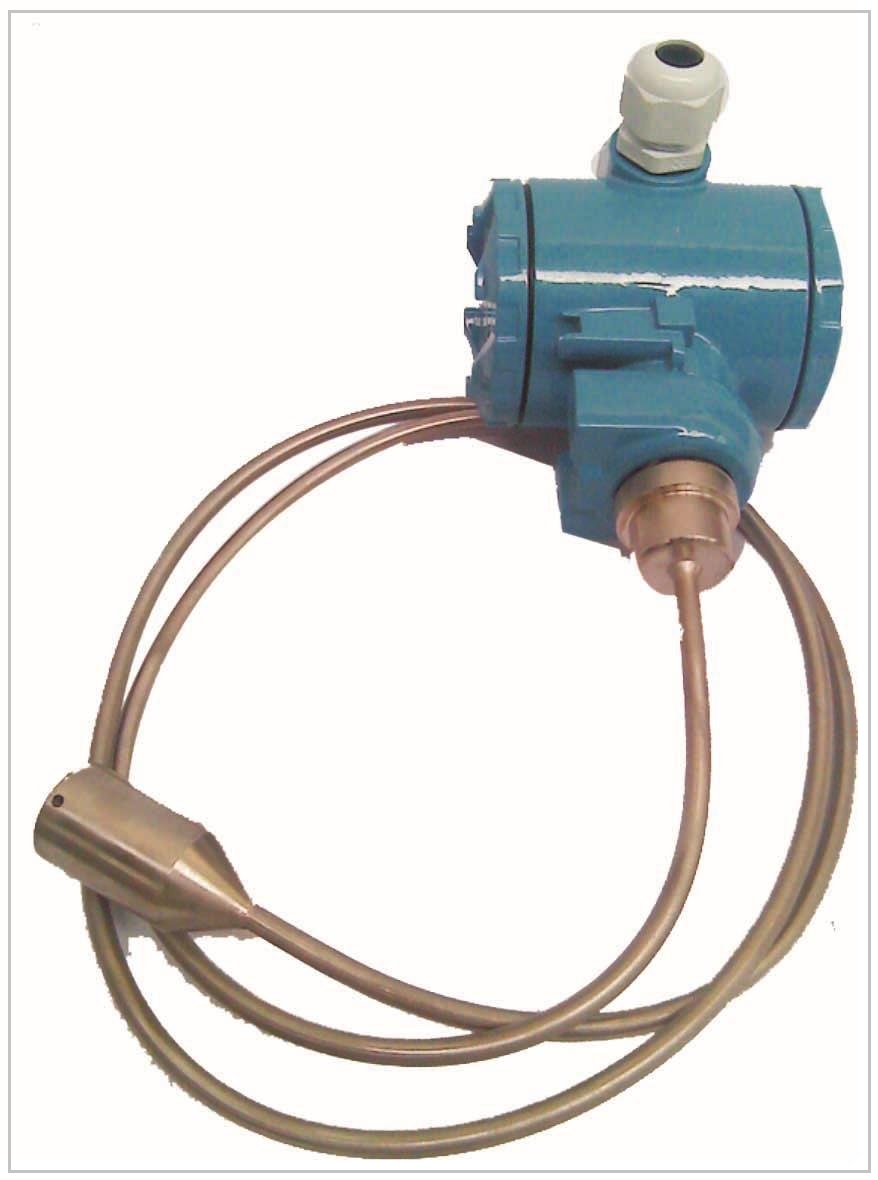

BP-2100型系列液位变送器，由变送器，导气电缆，感压头，支架，护管等构成。根据导气电缆是否加不锈钢套管分为杆式和缆式两种。
①.感压头
感压头是由不锈钢材料制成，内置进口压力传感器，传感器内部的敏感元件由不锈钢膜片与外界隔离，实现与被测介质的隔离，传感器内灌硅油，被测压力
经膜片硅油传至敏感元件，补偿用高稳定性热敏电阻也同样封入硅油内，它与力敏电阻处于同样温场，实现较好的动态补偿。
②.变送器
变送器外壳是由铝合金材料加工制成，内设测量转换电路板，设有零点和量程调节电位器，可供用户在必要时调整用，电源对大地(外壳)端安装有避雷电阻
，防止雷击。
③.导线电缆
BP-2100型变送器采用外径为Φ7.6mm的导气电缆。按用户被测介质的不同要求分为：电缆加护管的杆式，电缆外不加护管缆式。
|
|
主要技术指标：
(1).电源：24V DC
(2).量程
投入式：0～1、2、3、5、10、20、200米，直杆刚性式： 0～3米
螺纹接口式： 0～50米（或按用户给定量程）
(3).输出： 4mA～20mA两线制
(4).精度： ≤0.5%FS
(5).过载能力： 额定量程的1.5倍。
(6).长期稳定性： 0.2%FS
(7).工作环境温度： -40℃～70℃
(8).最高介质温度： 80℃
(9).防护类型
防水：室外安装。
防爆：本质安全型(iaⅡCT6)
(10).传感器外壳
ICr18Ni9Ti(普通型)
氟塑料（防腐型）测量膜片：316S
电缆护管：不锈钢管ICr18Ni9Ti(粘稠高温介质)
橡胶（导气电缆，水介质）
聚丙稀塑料（油类，轻微酸，碱性介质）
氟塑料管(酸碱及各种腐蚀性液体)
变送器外壳：铝合金
|
|
